產品簡介

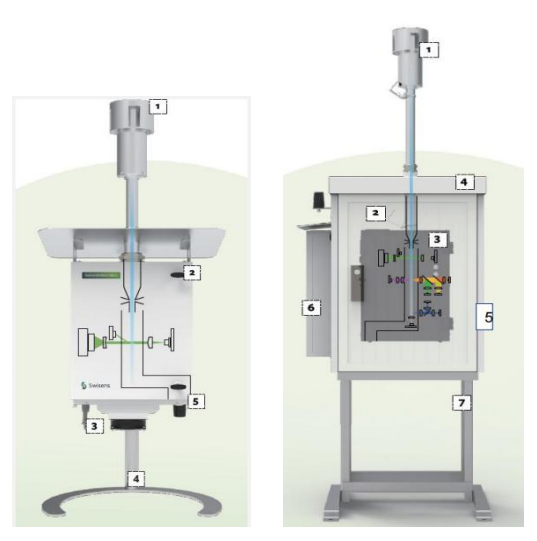

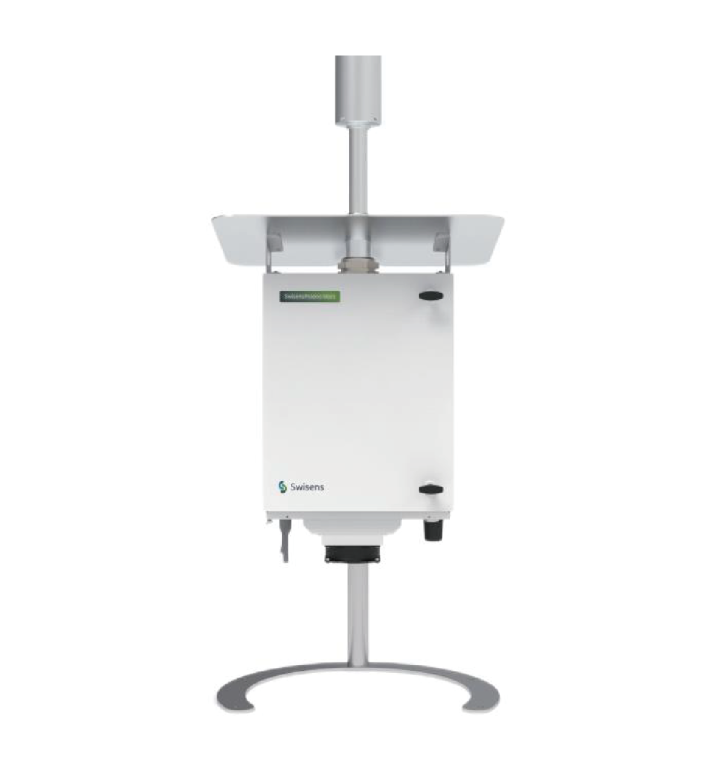

丨Mars
1.Sigma-2 進樣管
2.測量主體
• 粒子濃縮器• 激光觸發器• 數字全息測量
3.空氣調節器
4.安裝支架（背板）
5.排氣口

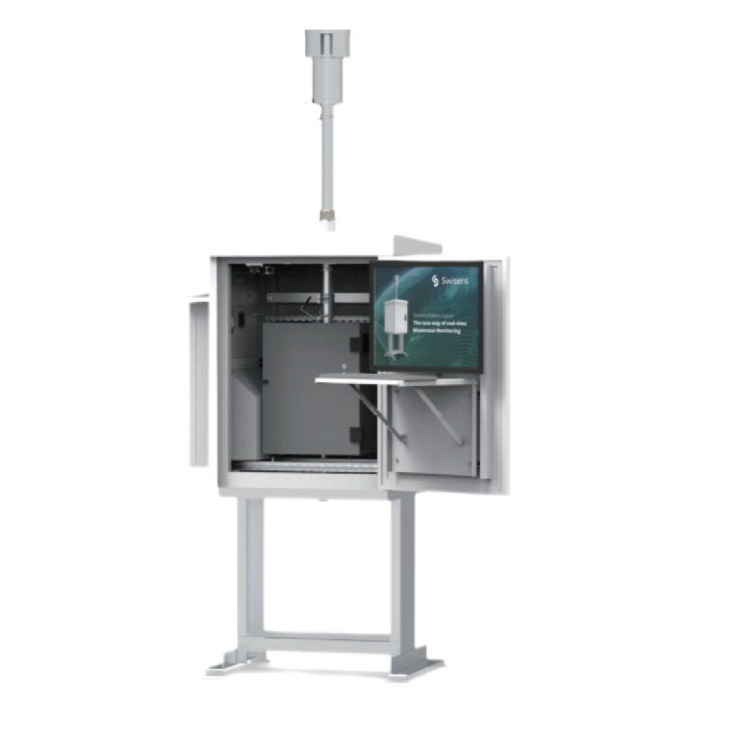

丨Jupiter
1. Sigma-2 進樣管
2. 測量主體
• 粒子濃縮器• 激光觸發器
3 .測量主體
• 數字全息測量• 熒光光譜測量• 偏振光和散射光測量
4. 防雷、隔熱、絕緣防護箱
5. 帶22 英寸顯示屏和鍵盤的綜合服務站（內部）
6. 空調調節器
7. 易于安裝的支架

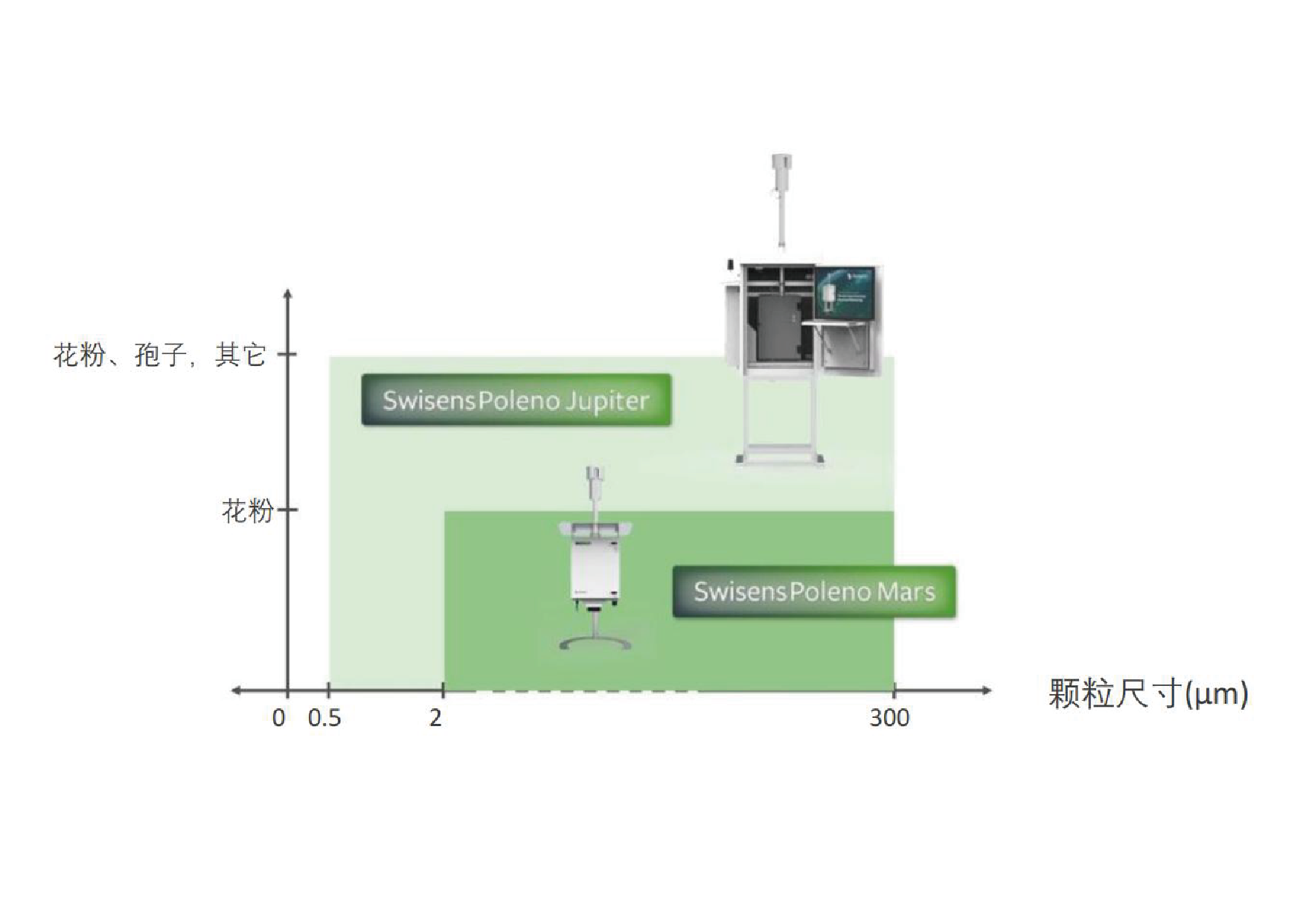

可檢測顆粒
技術參數
• 粒子測量范圍 ：Ø 0.5µm 至 300µm
• 進樣流速: 40 l/min
• 集中系數：1000 (粒子直徑：Ø 10µm 至300µm)
• 測量速率：最高30000 個/m³（粒子直徑：10μm至300μm）
最高1’000'000個/m³ (粒子直徑：Ø 2µm)
• 激發光源：450nm，685nm
• 全息測量：波長：405nm，2個互成90°相機
• 熒光測量：光源波長：280nm，365nm和405nm
• 檢測器：SiPM（硅光電倍增管），5個
• 散射和偏振測量：激光波長：405nm
• 接收器：2個，水平偏振和垂直偏振
• 存儲空間：1TB SSD （可擴展）
• 通訊方式：以太網/4G
• 環境條件：室外 -20℃至50℃，0%至100%RH，非腐蝕環境
• 供電：100-240VAC，50/60Hz，峰值750W
Mars技術參數
• 粒子測量范圍 ：Ø 2µm 至 300µm
• 進樣流速: 40 l/min
• 集中系數：1000 (粒子直徑：Ø 10µm 至 300µm)
• 測量速率：最高30000 個/m³（粒子直徑：10μm至300μm）最高1’000'000個/m³ (粒子直徑：Ø 2µm)
• 激發光源：685nm
• 全息測量：波長：405nm，2個互成90°相機
• 存儲空間：1TB SSD （可擴展）
• 進樣口：Sigma 2 幾何形狀，網眼尺寸：1mm
• 環境條件：室外 -20℃至50℃，0%至100%RH，非腐蝕環境
• 通訊方式：以太網/4G
• IP等級：IP65（主機箱），IP54（空調）
• 供電：100-240VAC，50/60Hz，峰值250W
SwisensDataExplorer 軟件
通過瀏覽器在幾秒鐘內獲取并查看測量的顆粒物和分析數據
• 檢查測量的粒子(事件)-Event Viewer
• 分析當前和歷史的時間序列、顆粒濃度和數據集-Timeseries
• 創建數據集-Measurement Campaigns
• 數據集查看及清理-Datasets
• 檢查系統運行狀態和參數

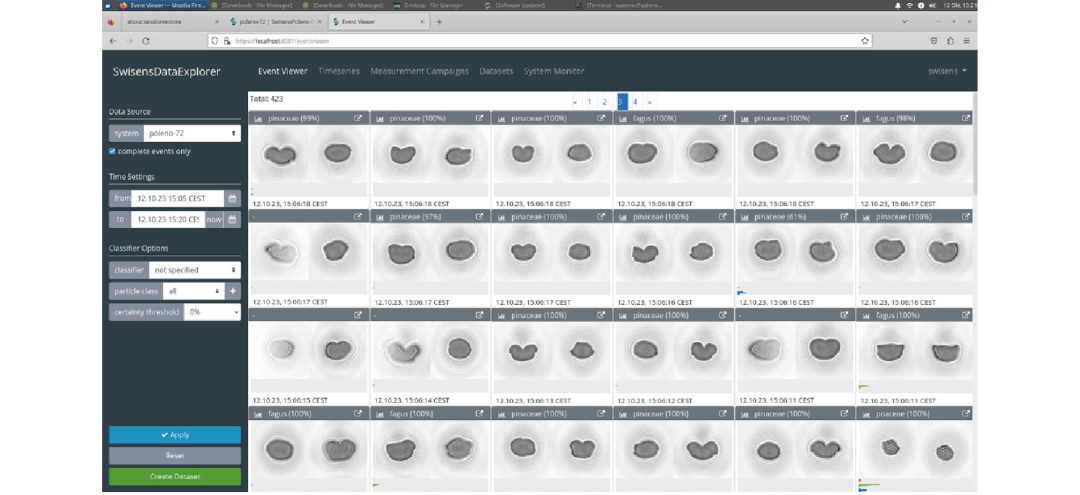

SwisensDataExplorer 軟件界面

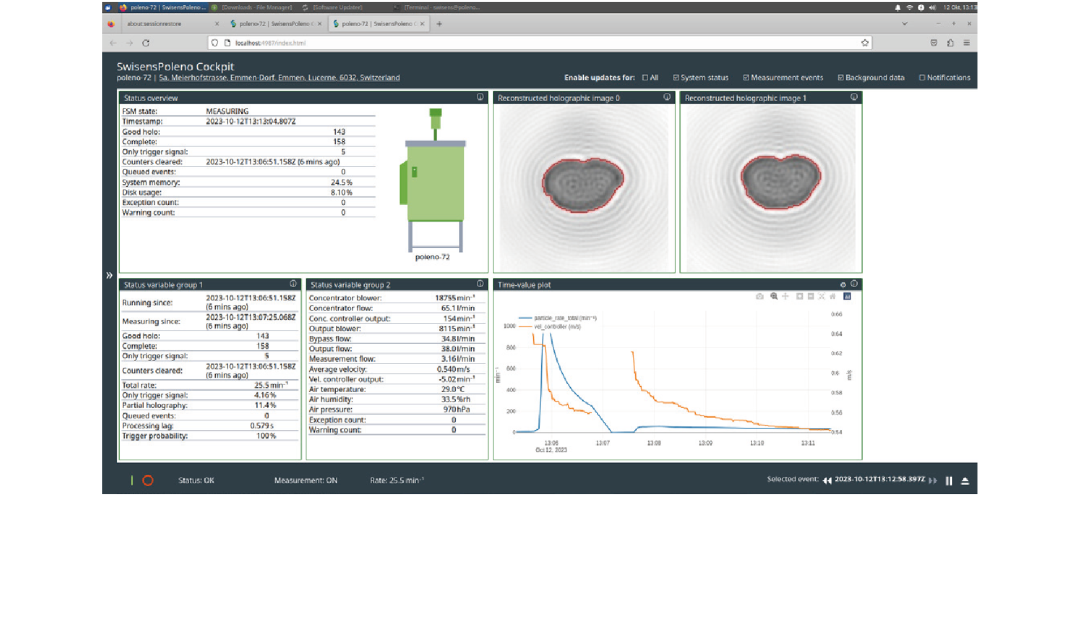

SwisensDataExplorer 軟件界面

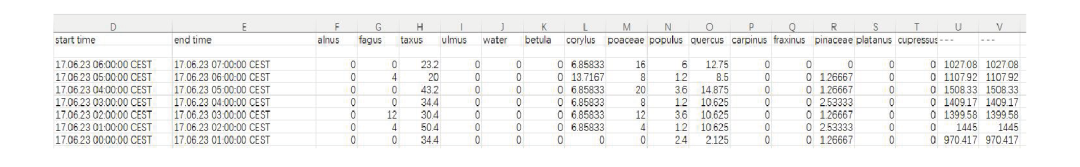

數據輸出-濃度數據
花粉濃度數據可以下載CSV文件，以選定的時間段為單位，列出各花粉的濃度數據，單位（1/m³）
數據輸出-花粉粒子信息

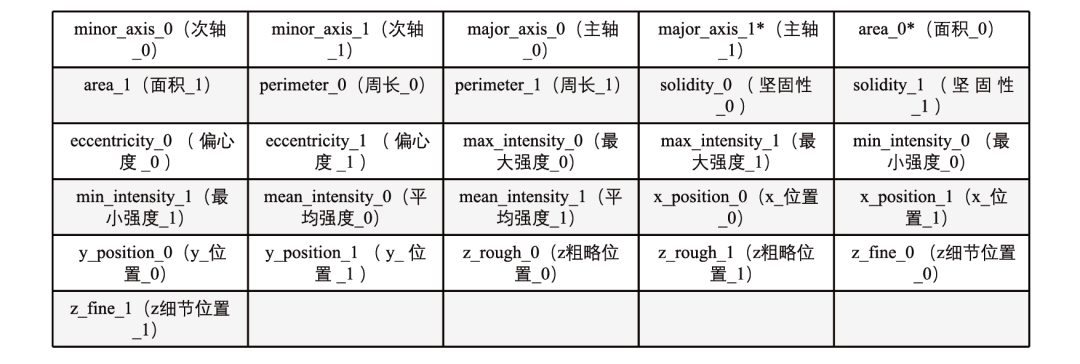

花粉粒子信息可以在DataSet里下載CSV文件，包括每個粒子的以下參數：

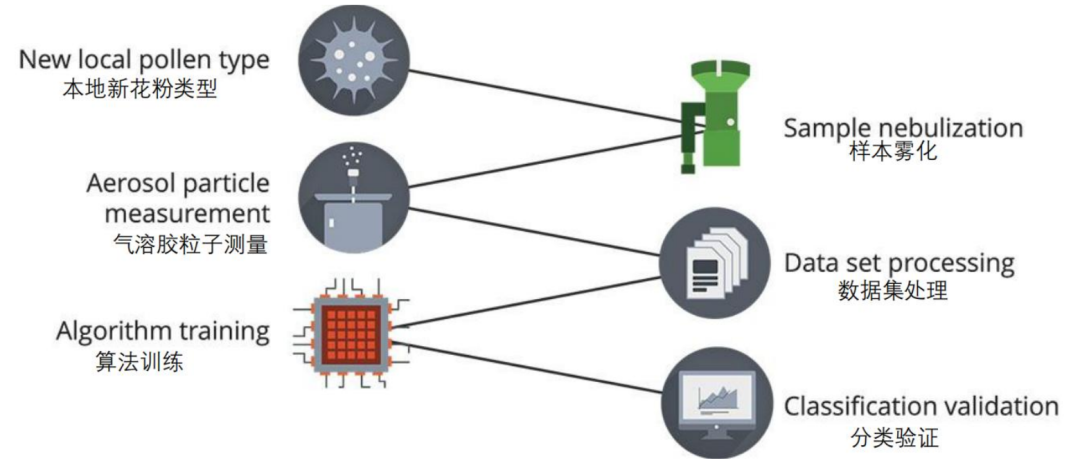

SwisensPoleno樣本庫擴展

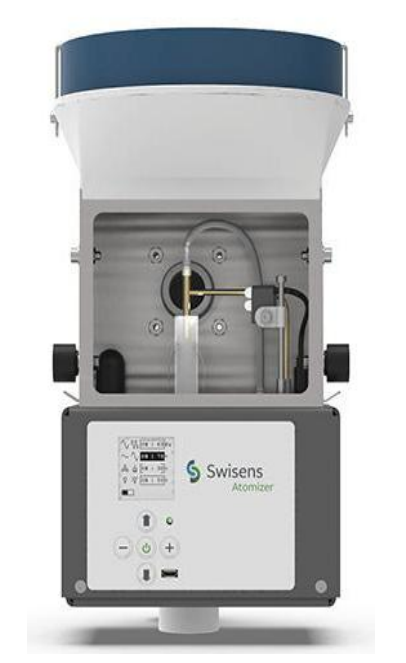

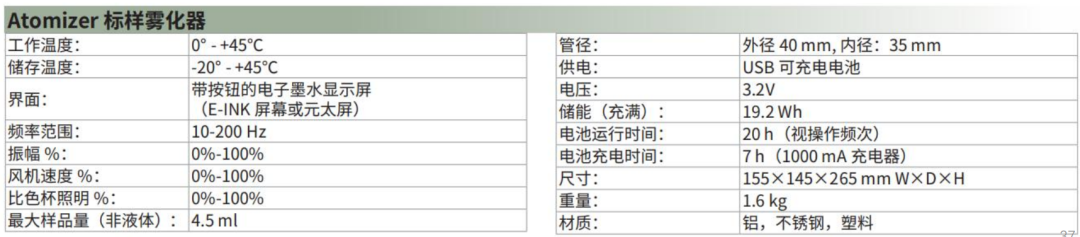

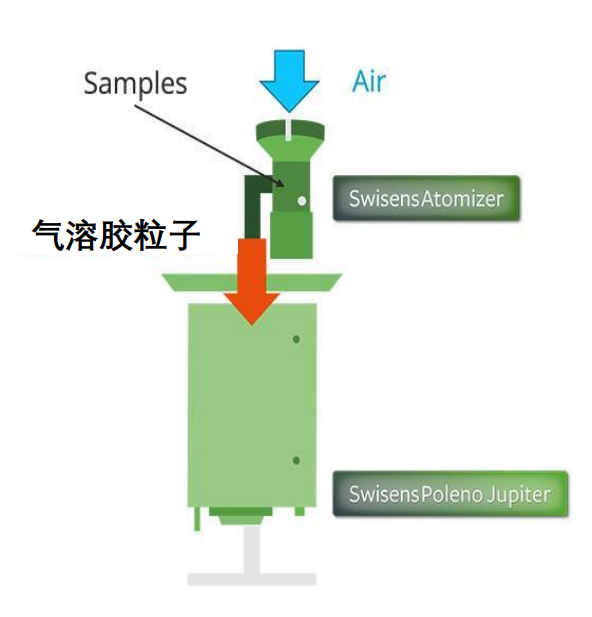

粒子（標樣）發生器 – Atomizer
• 適用于花粉、礦物粉塵和其他材料等固體和干燥粒子樣品。
• 專為測量、校準和實驗室實驗產生穩定、可控的粒子濃度。
• 與SwisensPoleno連用，提供單一粒子
標樣發生器的工作原理通常涉及以下幾個步驟：
進樣：
將需要稀釋的樣品或試劑添加到標樣發生器中。
稀釋：
根據實驗需求，將進樣物質稀釋至適當?shù)臐舛取?/div>
定量：
通過精確的控制和計量系統，確保每個輸出樣品濃度的一致性和準確性。
穩定：
確保輸出樣品具有足夠的穩定性和一致性，以便在實驗中使用。
輸出：
將符合要求的標樣輸出到實驗設備或系統中。

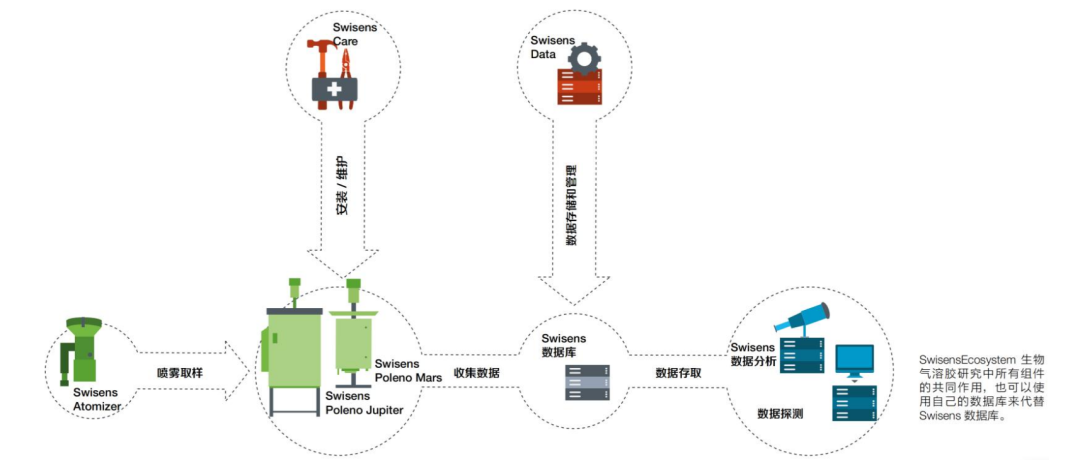

SwisensPoleno運行系統組成
SwisensPoleno花粉/生物氣溶膠自動監測儀案例經驗分享
SwisensPoleno安裝注意事項
•安裝場地要求：
通風條件良好，無障礙物遮擋
周圍無其它污染源排放
供電：220V ，10A，配電箱（預留3孔插座）
接地防護
花粉監測儀采樣點設置
綜合考慮監測區域的特點、花粉傳播規律、監測目標等多個因素。
1.選擇具有代表性的區域
采樣點應選擇在能夠代表監測區域花粉污染水平的地方。例如區域內不同類型的環境中。
2.確定采樣點數量和分布
采樣點數量多以保證數據具有代表性，覆蓋不同區域的花粉濃度。例如城市區域設置采樣點應分布均勻，避免選擇過于集中或偏離監測目標的地點。
3.高度選擇和采樣儀器的放置
花粉濃度的變化與高度密切相關，應在不同高度設置采樣點。
4.采樣頻率和時間段
花粉的濃度受季節、天氣、植物生長周期等多種因素影響，例如在花粉高峰期（如春秋季節）應增加采樣頻率，以確保能夠捕捉到濃度變化的詳細信息。
5.避免外界干擾因素
采樣點應遠離污染源避免采樣數據受到人為因素的影響；避免選擇樹木繁茂、植物種類單一的地方以防花粉樣本代表性不足。

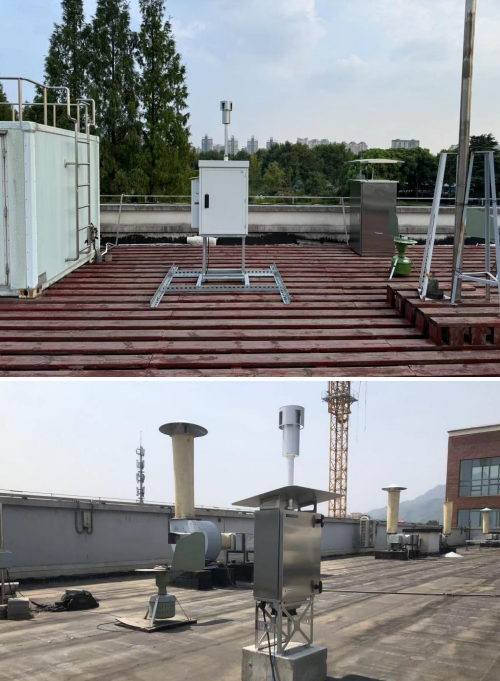

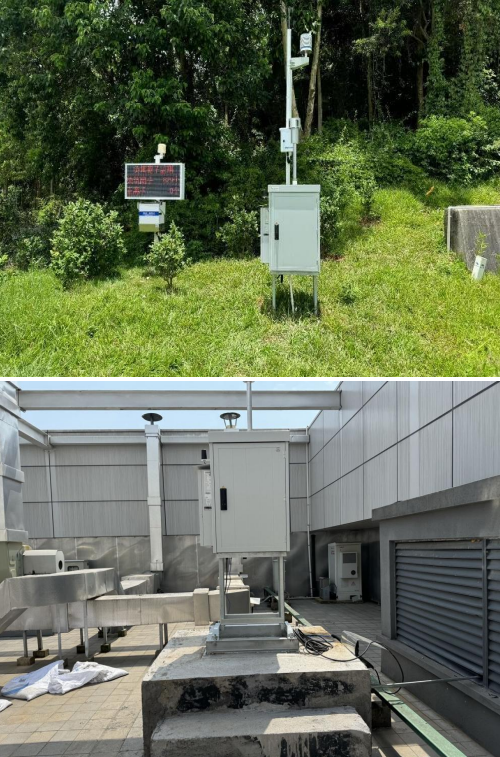

SwisensPoleno國內安裝實例
上海/北京
深圳/杭州
SwisensPoleno后期運行日常注意事項
日常運行注意事項：
1. 定期檢查供電、網絡是否正常
2. 設備進樣口清潔
3. 設備運行狀態，監測數據檢查
4.檢查傳感器與采樣系統，是否有報警信息
SwisensPoleno應用領域
過敏性疾病防治、氣象服務、醫療健康機構、農業研究與管理、林業和生態研究、城市綠化管理、食品安全檢測和質量控制、環境保護、各類生態環境監測、呼吸疾病研究、變態反應研究、科學研究等領域
SwisensPoleno組網及服務器要求
花粉儀和服務器需要配置靜態IP地址，有以下組網方式：
花粉儀和服務器在同一位置，通過路由器組成局域網。
花粉儀和服務器在同一個區域的局域網內，接入局域網。
花粉儀和服務器分別在不同區域，通過VPN或其它方式組成虛擬局域網。
服務器要求：
1. 硬件：CPU Intel 或 AMD 8核以上，內存 64GB以上 ，固態硬盤8TB。
2. 操作系統：Ubuntu 22.04.4 LTS ，Python 3.10或3.11
