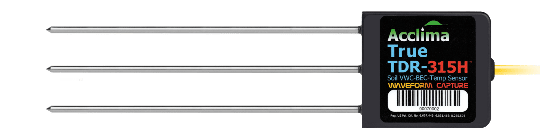

Acclima 的 TDR - 315H 是一款先進的土壤監測儀器,憑借其獨特的設計和出色的性能,在土壤測量領域具有顯著優勢。
TDR - 315H 采用了 15 厘米規格的波導,波導內部的桿間距為 1.9 厘米。得益于這一較大的波導設計,相較于其他同類傳感器,TDR - 315H 擁有最大的測量體積,測量體積量級約為 100 毫升。這使得它在土壤參數測量方面能夠獲取更全面、準確的數據,為精準的土壤研究和管理提供有力支持。
該儀器具備高度的安裝靈活性,可以以任何方向進行安裝。不過,在實際操作中,通常采用將波導桿強行插入預先挖到所需深度的溝渠側壁的安裝方式。這種安裝方法能夠確保傳感器在未受擾動的土壤環境中實現水平安裝。為了保證安裝質量,Acclima 特別提供了一款專用的桿導向裝置。在將波導桿插入溝渠側壁的過程中,該導向裝置能夠有效保持桿的平行狀態,從而確保儀器的正常運行和測量精度。
除了上述常見安裝方式外,TDR - 315H 還可以選擇安裝在溝渠中心,之后再進行回填操作。不過,這種安裝方式需要注意,回填時必須對回填土進行壓實處理。這樣做的目的是避免波導附近出現空隙,同時防止形成地表水滲透到傳感器的優先通道,確保儀器長期穩定地工作在最佳狀態。
當整個安裝過程結束后,對于挖掘溝渠所產生的所有土壤,必須全部回填到溝渠中。而且在回填過程中,要確保回填土得到充分壓實,使回填后的溝渠表面與周邊自然土壤表面保持平整一致。這不僅有助于保持土壤的整體性和穩定性,還能保證儀器與周圍土壤環境的良好耦合,進一步提升測量數據的準確性和可靠性。
總之,Acclima TDR - 315H 以其獨特的設計和精心的安裝指導,為土壤監測領域提供了一款值得信賴的先進設備,助力科研和實際應用領域的土壤參數精準測量需求。
產品屬性
操作特性
?體積含水量(Volumetric Water Content)?:?測量范圍:0 至 100%
?分辨率:0.1% VWC
?絕對體積含水量精度:典型值為±2%
?土壤電導率穩定性(VWC Soil EC Stability)?:在 0 至 5 dS/m BEC 范圍內為滿量程的±2%
?溫度報告精度(Temp Reporting Accuracy)?:在 0 至 50℃范圍內為±0.25℃
?電導率報告精度(EC Reporting Accuracy)?:在 0 至 1,000 µS/cm BEC 范圍內為±25 µS/cm
在 1,000 µS/cm 至 6,000 µS/cm BEC 范圍內為±2.5%
結構特性
?波導長度(Waveguide Length)?:305H 型號為 5 厘米
310H 型號為 10 厘米
315H 型號為 15 厘米
通信協議:SDI - 12 修訂版 1.4
尺寸與重量
?尺寸(不含電纜)?:20 厘米×5.33 厘米×1.9 厘米
?重量(帶 10 米電纜)?:440 克
組成材質
?材質類型:采用 304 不銹鋼、環氧樹脂以及 ABS 傳感器頭盒材質
電纜特性(適用于所有傳感器型號)
?電纜規格:3 導體,22 號規格(Ga.),帶有防水且抗紫外線的 PVC 護套,長度為 10 米
環境特性
?工作溫度范圍:-20℃至 50℃
?存儲溫度范圍:-20℃至 75℃
